一、現場環境：
1．蒸汽：壓力 0.7MPa 溫度170℃；
2．水： 壓力 0.4MPa 溫度5℃；
3．游泳池: 600t（地下瓷磚池，長20m X 寬15m X 深2 m）。
二、解決問題:
1．1h內，將600噸水，從5度的加熱到45℃；
2.．系統運行沒有噪音、沒有振動、熱效率99%；
3．如果浴池水補冷水、或自然冷卻，水溫下降，可以反復二次加熱，沒有溫水浪費；
4．設備使用壽命15年以上，一勞永逸。
三、方案設計:
根據我們多年的設計、生產經驗，參考《供暖通風設計手冊》進行設計計算:
| 水 流 量Q1 |
600.00 |
T/h |
|
| |
0.17 |
m3/s |
|
| 水 流 速V1 |
3.50 |
m/s |
經濟流速 |
| 水截面積S1 |
0.05 |
m2 |
|
| 水 半 徑r1 |
123.15 |
mm |
|
| 水 直 徑D1 |
246.29 |
mm |
|
| |
|
|
|
| 進水溫度t1 |
5.00 |
℃ |
|
| 出水溫度t2 |
45.00 |
℃ |
|
| 熱 量 |
24000000.00 |
KCaL/h |
|
| |
|
|
|
| 蒸 汽 壓 力P |
7.00 |
Kg/cm2 |
表壓 |
| |
800.00 |
KPa |
絕壓 |
| 蒸 汽 溫 度t |
170 |
℃ |
（飽和蒸汽） |
| 蒸 汽 熱 焓i |
2768.86 |
KJ/Kg |
查表 |
| |
661.77 |
KCal/Kg |
|
| 蒸 汽 比 容v |
0.24037 |
m3/Kg |
查表 |
| 蒸汽流量Q2 |
38912.18 |
Kg/h |
|
| |
9353.32 |
m3/h |
|
| |
2.60 |
m3/s |
|
| |
|
|
|
| 蒸汽流速V2 |
30.00 |
m/s |
經濟流速 |
| 汽截面積S2 |
0.08660 |
m2 |
|
| 汽 半 徑r2 |
166.08 |
mm |
|
| 汽 直 徑D2 |
332.15 |
mm |
|
四、設備選型：

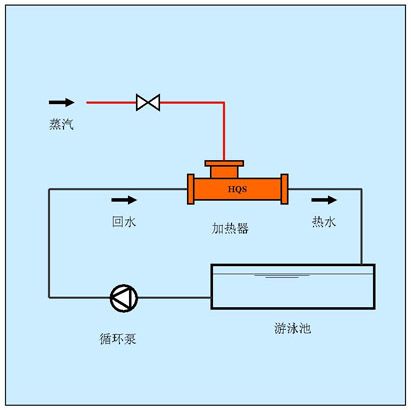

根據我們暖通工程師通過設計計算，建議用戶游泳池水加熱系統選型我司HQS-400-600R
的汽水混合加熱器，材質：304不銹鋼。用戶現場水管道配DN250、蒸汽管道DN350可滿足需要。 |
